Druk en debiet van de waterpomp

Inleiding
Een waterpomp biedt doorgaans ruimere mogelijkheden wat betreft druk en debiet dan de waterleiding. Het is wel belangrijk een passende pomp te selecteren. Hoe dat in zijn werk gaat, valt te lezen in onderstaande instructie.

Druk (kracht die door water wordt uitgeoefend op een bepaald oppervlak)
De druk van een waterpomp wordt vaak uitgedrukt als opvoerhoogte. Het verschil tussen druk en opvoerhoogte is bij benadering een factor 10. Een opvoerhoogte van bijvoorbeeld 35 meter staat ongeveer gelijk aan een druk van 3,5 Bar.

Debiet (hoeveelheid uitstromend water gedurende een bepaalde tijd)
De hoeveelheid water die een waterpomp per tijdseenheid kan leveren wordt uitgedrukt als debiet. In het Engels uitgedrukt als flow. Het debiet wordt uitgedrukt in m3/uur of liters/minuut.

Voorbeeldselectie van een waterpomp

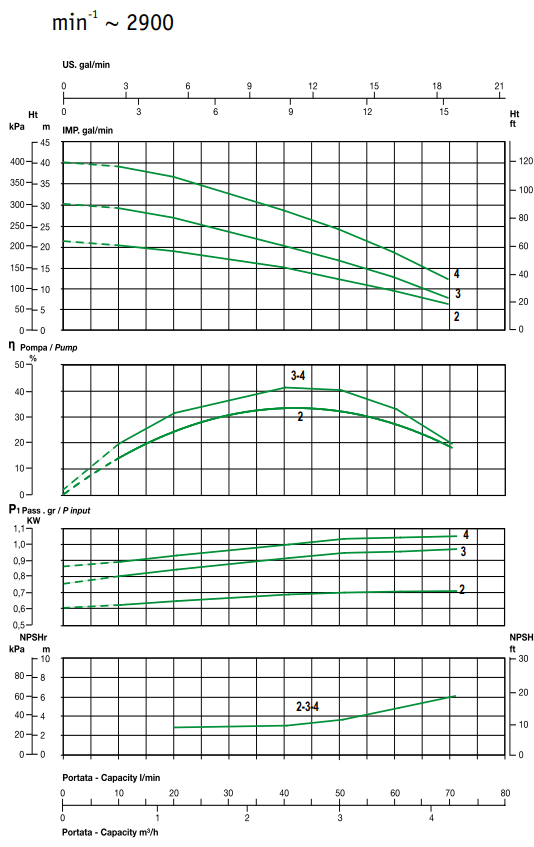

Fabrikanten van pompen verstrekken grafieken waarop de prestaties van hun pompen grafisch weergegeven worden. In deze grafieken valt af te lezen binnen welke grenzen een pomp kan presteren. Als een pomp zoveel mogelijk in het middelste deel van de grafiek kan opereren, is er een optimale balans tussen druk, debiet en levensduur van de pomp, maar afwijkingen hoeven in de praktijk niet tot problemen te leiden. De druk en het debiet staan niet los van elkaar en zijn verbonden. Meer debiet betekent een lagere druk en minder debiet een hogere druk.

Gegevens
• Benodigde werkdruk aan de sproeiers: 3 Bar
• Benodigd debiet: 2,5 m3
• Afstand pomp tot aan sproeiers: 50 meter

Na afronding van een beregeningsontwerp blijkt dat er een gemiddelde capaciteit nodig is van ongeveer 2,5m3/uur en een werkdruk aan de sproeier van ongeveer 3 Bar.

We rekenen tijdens transport door de PE-leidingen (tyleenslang) met een geschat verlies van +/- 1 Bar per 100 meter (praktische rekenwaarde bij benadering. Hoe meer druk, hoe hoger de verliezen). Als we gemiddeld zo’n 50 meter moeten overbruggen dient de pomp 3,5 Bar te leveren. In de voorbeeldgrafiek zijn de prestatiecurves van een aantal DAB Active Jet electronische hydrofoorpompen weergegeven.

Pompselectie
We gaan bepalen welke pomp het beste aan de gestelde eisen voldoet:
• Onderaan de grafieken (horizontaal) wordt de gewenste capaciteit opgezocht(vb. 2,5m3/uur). Vanuit dit punt wordt een verticale lijn ophoog getrokken.
• Aan de linkerkant (verticaal) wordt de druk (kPa) opgezocht (vb. 3,5 Bar en opvoerhoogte van 35 meter). Van hieruit wordt een horizontale lijn naar rechts getrokken.
