Kenmerken Posi-flex Montagesteun geleideprofiel t.b.v. bestaande rollenbaan

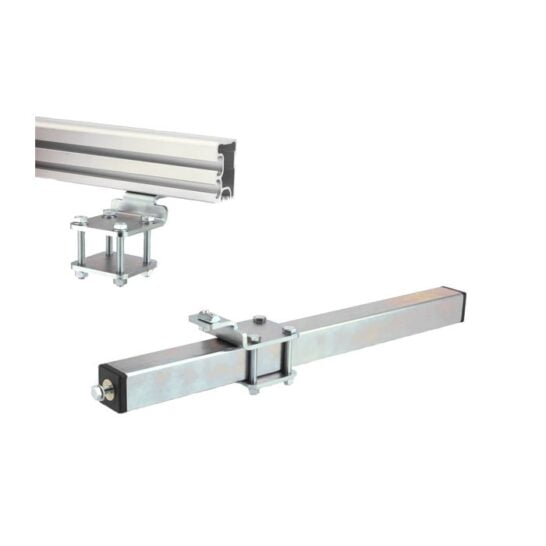

Deze montageset bestaat uit een koker 40×40 met een lengte van 500 mm die u zelf op de juiste lengte dient af te korten. Deze koker wordt voorzien van inslagdoppen met M8 inwendige schroefdraad die tussen de liggers van de bestaande baan dient te worden bevestigd. Dit gebeurd door middel van 2 boorgaten t.b.v. de M8 bouten die in de inslagdoppen worden vastgezet. Op deze koker wordt een lage profielsteun gemonteerd met behulp van de montageplaat en bouten, waarna het aluminium geleideprofiel op de lage profielsteun gemonteerd kan worden en in lijn gezet wordt met de materiaaldoorvoer.

• Montage tussen de zijliggers van een bestaande rollenbaan
• Levering in losse onderdelen
• Vervaardigd uit elektrolytisch verzonken staal
• Dient zelf op lengte gemaakt te worden

Opmerking:

• 1 meter profiel = 2 steunen
• 2 meter profiel = 2-3 steunen
• 3 meter profiel = 3 steunen
• 4 meter profiel = 3 steunen
• 5 meter profiel = 4 steunen
• 6 meter profiel = 4-5 steunen

Technische specificaties

• Lengte – 500 mm
• Basis koker – 40 x 40 mm
• Materiaal – Staal

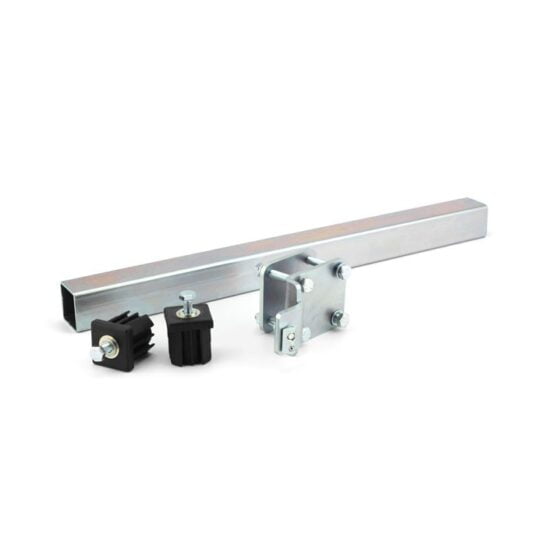

Leveringsomvang

• Posi-flex Montagesteun geleideprofiel t.b.v. bestaande rollenbaan
• Incl. 2x zware uitvoering inslagdoppen
• Incl. profielsteun en bevestigingsmateriaal
